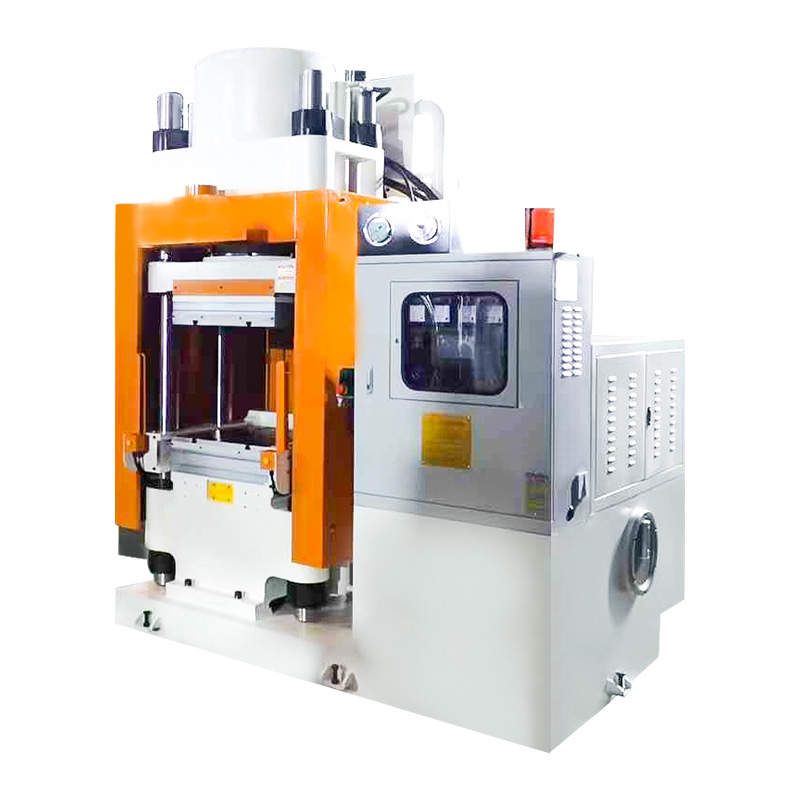

Cold Press Forming Machine

Sa proseso ng pagmamanupaktura para sa friction brake pad, ang cold press forming ay sumasakop sa isang kritikal na intermediate na posisyon sa pagitan ng paghahanda ng hilaw na materyal at panghuling hot-press curing. A cold press forming machine ay espesyal na kagamitan na idinisenyo upang i-compact ang maluwag na friction material compound sa isang magkakaugnay, dimensional na matatag na preform sa ilalim ng kontroladong hydraulic pressure sa o malapit sa ambient temperature nang walang mataas na init na nagtutulak sa thermosetting resin cure sa huling yugto ng hot-press. Ang pag-unawa sa kung ano ang ginagawa ng cold press forming machine, at kung bakit napakahalaga ng intermediate na hakbang na ito sa de-kalidad na produksyon ng brake pad, ang panimulang punto para sa pagpapahalaga sa papel nito sa pangkalahatang proseso ng pagmamanupaktura.

Ang friction material compound na ginagamit sa paggawa ng brake pad ay isang kumplikadong pinaghalong pampalakas na mga hibla, friction modifier, lubricant, abrasive, at thermosetting resin binder na karaniwang nasa powder o butil-butil na anyo pagkatapos ng paghahalo. Sa maluwag na estadong ito, ang tambalan ay may mahinang dimensional na katatagan at mataas ang variable na lokal na density, na ginagawa itong hindi angkop para sa direktang paglo-load sa isang hot-press mol na walang pre-consolidation. Ang direktang pagcha-charge ng maluwag na compound sa isang hot-press mold ay maaaring magresulta sa hindi pantay na pagpuno, air entrapment, at pressure gradient sa panahon ng hot-pressing cycle na nagdudulot ng pagkakaiba-iba ng density sa cured pad. Tinutugunan ng cold press forming machine ang problemang ito sa pamamagitan ng paunang pagsasama-sama ng compound sa isang stable na preform bago ito pumasok sa hot-press, na lumilikha ng mga kondisyon para sa pare-parehong density at walang depektong paggamot sa huling yugto.

Ang Cold Press Forming Cycle: Hakbang sa Hakbang

Ang operating cycle ng a cold press forming machine nagsisimula sa kinokontrol na pagkarga ng isang tiyak na natimbang na singil ng friction material compound sa lukab ng amag. Ang katumpakan ng timbang sa pagsingil sa yugtong ito ay kritikal na mga pagkakaiba-iba sa timbang ng pagsingil na direktang isinasalin sa mga pagkakaiba-iba ng kapal at densidad sa natapos na preform, na pagkatapos ay dinadala sa yugto ng hot-press curing patungo sa natapos na brake pad. Ang mga de-kalidad na cold press forming machine ay gumagamit ng mga automated weighing at dispensing system na naghahatid ng mga compound charge sa loob ng mahigpit na pagpapaubaya sa timbang, na inaalis ang pagkakaiba-iba na ipinakilala ng manual loading.

Kapag na-charge na ang amag, isasara ng cold press forming machine ang press platen papunta sa molde sa isang kontroladong bilis, unti-unting inilalapat ang hydraulic pressure sa compound surface. Sa paunang yugto ng pagpindot, ang mga maluwag na compound particle ay muling ayusin at magkakasama habang ang mga inter-particle void ay inaalis. Ang hangin na nakulong sa loob ng compound ay dapat pahintulutang makatakas sa pamamagitan ng mold venting system sa yugtong ito nang masyadong mabilis ang isang press closure ay nakakakuha ng hangin sa loob ng compact, na lumilikha ng mga depekto sa porosity na nakaligtas sa yugto ng hot-press curing at lumilitaw bilang mga mahinang punto sa natapos na brake pad.

Habang nagpapatuloy ang pagpindot at ang inter-particle voids ay sarado, ang presyon na kinakailangan upang makamit ang karagdagang densification ay mabilis na tumataas. Ang cold press forming machine ay naglalapat ng tinukoy na maximum pressure na karaniwang nasa hanay na 50 hanggang 200 megapascals depende sa compound formulation at pad specification at pinapanatili ang pressure na ito para sa isang kinokontrol na panahon ng dwell na nagbibigay-daan sa mga compound particle na ganap na pagsamahin. Sa pagtatapos ng panahon ng tirahan, ang press ay ilalabas sa isang kontroladong decompression rate at ang nabuong preform ay ilalabas mula sa molde, handa na para ilipat sa hot-press curing stage. Ang buong cold press forming cycle ay karaniwang natatapos sa loob ng 15 hanggang 60 segundo bawat lukab, na ginagawa itong isang high-throughput na operasyon na maaaring itugma sa kapasidad ng maraming downstream na hot-press unit.

Mga Pangunahing Bahagi ng Cold Press Forming Machine

Kabilang sa mga pangunahing functional na bahagi ng isang cold press forming machine ang hydraulic power unit, ang press frame at platen assembly, ang mold at ejection system, ang control system, at ang compound loading at dispensing interface. Binubuo ng hydraulic power unit ang kinokontrol na presyon na nagtutulak sa pagpapatakbo ng pagpindot, at tinutukoy nito ang maximum na rating ng presyon, rate ng daloy, uri ng control valve, at sistema ng paglamig sa kakayahan ng makina na magsagawa ng mga tumpak na profile ng presyon sa isang hanay ng mga laki ng amag at mga uri ng tambalan.

Ang press frame ay dapat magbigay ng structural rigidity na kinakailangan upang maihatid ang full rated hydraulic force sa molde nang walang deflection, na nagpapanatili ng platen parallelism sa buong pressing stroke. Ang disenyo ng column ng gabay at katumpakan, tulad ng sa lahat ng application ng press machine, ay sentro sa pagkamit ng pagkakapare-pareho ng pagkakahanay ng platen na kinakailangan ng pare-parehong preform density. Ang sistema ng pagbuga ng amag na nagtutulak sa nabuong preform palabas ng lukab ng amag sa dulo ng ikot ng pagpindot nang hindi nasisira ang ibabaw o mga gilid nito ay dapat na idinisenyo para sa partikular na preform na geometry at mga katangian ng materyal na pinoproseso, dahil ang mga preform sa yugtong ito ng proseso ay mekanikal na marupok at madaling masira ng labis na puwersa ng pagbuga o hindi pagkakatugma ng mga pin ng ejection.

Cold Pressing vs. Direct Hot Pressing: Kapag Nagdaragdag ng Halaga ang Cold Forming

Hindi lahat ng proseso ng produksyon ng brake pad ay may kasamang dedikadong cold press forming step na direktang pinindot ng ilang manufacturer mula sa maluwag na compound papunta sa hot-press mold sa isang yugtong operasyon. Ang pag-unawa kung kailan nagdaragdag ng sapat na halaga ang pagbubuo ng cold press upang bigyang-katwiran ang karagdagang hakbang sa proseso at pamumuhunan ng kagamitan ay isang mahalagang pagsasaalang-alang para sa mga production engineer na nagdidisenyo o nag-o-optimize ng linya ng pagmamanupaktura ng brake pad. Ang cold press forming ay naghahatid ng pinakamalaking halaga sa mga application kung saan ang friction material compound ay may mahinang mga katangian ng daloy na pumipigil sa pare-parehong pagpuno ng amag sa ilalim ng direktang hot-press loading, kung saan ang geometry ng brake pad ay kumplikado na may makabuluhang pagkakaiba-iba ng kapal o malalim na mga recess na lumilikha ng differential filling, kung saan ang mga volume ng produksyon ay sapat na mataas na ang throughput na bentahe ng pre-formed na mga singil ay naglo-load nang mas mabilis sa mga hot-press na pag-load kung saan ang mas mataas na densidad ng mga hot-press ay naglo-load ng mas mabilis at mas mataas na densidad kaysa sa posibleng hakbang ng mga hulma ng hot-press. Ang microstructure ay kinakailangan ng isang hinihingi na detalye. Para sa de-kalidad na produksyon ng automotive, komersyal na sasakyan, at railway brake pad, ang lahat ng kundisyong ito ay karaniwang nalalapat, na nagpapaliwanag sa malawakang paggamit ng mga cold press forming machine sa nangungunang mga operasyon sa pagmamanupaktura ng industriya.

Ang pare-parehong pamamahagi ng materyal ang pantay na pag-aayos ng lahat ng compound constituent sa buong nabuong preform volume, na may pare-parehong lokal na density at komposisyon sa bawat punto ay ang pangunahing kalidad na resulta na dapat ihatid ng cold press forming machine. Ang pagkamit ng tunay na pagkakapareho ay nangangailangan ng maingat na pamamahala ng buong proseso mula sa paghahanda ng tambalan sa pamamagitan ng pag-load ng amag, pagpindot, at pag-ejection, kasama ang mga feature ng disenyo ng makina na nagtutulungan upang lumikha ng mga kondisyon na pumapabor sa pare-parehong pamamahagi sa bawat yugto.

Disenyo ng Mold at ang Kontribusyon Nito sa Pagkakapareho ng Distribusyon

Ang amag na ginagamit sa isang cold press forming machine ay hindi isang passive na lalagyan na ang disenyo nito ay aktibong nakakaimpluwensya kung paano namamahagi ang tambalan habang pinipindot. Ang mold cavity geometry ay dapat na idinisenyo upang ang tambalan ay pumupuno sa lahat ng mga lugar nang pantay-pantay habang ang pagpindot ay nagsasara, nang hindi gumagawa ng mga preferential flow path na nagko-concentrate ng compound sa ilang mga lugar habang iniiwan ang iba na medyo kalat. Para sa mga geometrie ng brake pad na may mga chamfer, slot, o mga feature ng attachment, dapat isaalang-alang ng disenyo ng amag ang paraan ng pag-agos ng compound sa paligid ng mga feature na ito sa ilalim ng pressing load at tiyakin na pare-parehong ipinapadala ang pressure sa lahat ng surface.

Ang pagbubuhos ng amag ay pantay na mahalaga para sa pagkakapareho ng pamamahagi. Habang ang press ay nagsasara at ang inter-particle void ay gumuho, ang hangin ay dapat na makatakas nang mabilis at pare-pareho sa pamamagitan ng mold venting system. Ang hindi sapat na pag-ventilate ay nagdudulot ng back-pressure na lumalaban sa compound consolidation sa mga lugar na hindi maganda ang vent, na lumilikha ng mga lokal na kakulangan sa density. Ang mga de-kalidad na cold press forming machine molds ay kinabibilangan ng maingat na idinisenyong mga vent channel o sintered vent insert na nagbibigay-daan sa hangin na malayang makatakas habang pinipindot nang hindi pinapayagan ang compound na lumabas sa mold cavity.

Kinokontrol na Bilis ng Pagpindot at Epekto Nito sa Daloy ng Compound

Ang bilis kung saan ang cold press forming machine ay naglalapat ng presyon sa compound ay may direkta at makabuluhang epekto sa kung gaano pare-parehong namamahagi ang compound sa loob ng amag. Kung ang press ay nagsasara ng masyadong mabilis, ang tambalan ay walang oras na dumaloy upang punan ang mga malalayong lugar ng amag na lukab bago magsimula ang pagsasama-sama, na nagreresulta sa mga gradient ng densidad sa pagitan ng mga sentral na lugar na punong-puno at bahagyang napuno ng mga peripheral na lugar. Ang mabilis na pagpindot ay nakakakuha din ng hangin sa loob ng compact bago ito makalabas sa pamamagitan ng venting system, na lumilikha ng porosity na nagpapatuloy sa yugto ng hot-press curing.

A cold press forming machine na may programmable pressing speed control ay nagbibigay-daan sa press engineer na tukuyin ang isang multi-phase pressing profile: isang mabagal na paunang bahagi ng diskarte na nagbibigay-daan sa compound na magsimulang ipamahagi sa ilalim ng magaan na presyon, isang kontroladong intermediate phase na nagpapatuloy sa pamamahagi habang sinisimulan ang pagsasama-sama, at isang panghuling yugto ng high-pressure na nakakamit ang target na preform density. Ang diskarteng ito na nakabatay sa profile sa pamamahala ng bilis ng pagpindot ay isa sa mga pinakaepektibong tool para sa pagkamit ng pare-parehong pamamahagi sa malawak na hanay ng mga compound formulation at mold geometries.

Mga Salik sa Pagganap ng Uniform Distribution: Talahanayan ng Paghahambing

Ang sumusunod na talahanayan ay nagbubuod sa mga pangunahing salik na nakakaapekto sa pagkakapareho ng pamamahagi ng materyal sa mga operasyon ng cold press forming machine, na tinutukoy ang mekanismo ng bawat epekto at ang mga tampok ng disenyo o proseso na tumutugon dito.

Ang Papel ng Paghahanda ng Compound sa Pagsuporta sa Pagkakapareho ng Distribusyon

Ang pantay na pamamahagi ng materyal sa cold press forming machine output ay nagsisimula sa upstream sa yugto ng paghahanda ng tambalan. Ang isang friction material compound na pantay na pinaghalo, na ang lahat ng mga constituent ay pantay na ipinamamahagi sa buong batch, ay nagbibigay ng panimulang kondisyon na nagpapahintulot sa cold press forming machine na maghatid ng pare-parehong preform na kalidad. Ang compound na may segregation kung saan ang mas mabibigat na particle ay tumira mula sa mas magaan sa panahon ng pag-iimbak o paghawak ay magbubunga ng mga preform na may compositional variation na nakakaapekto sa friction at wear properties kahit gaano pa kahusay ang pressing operation ay isinasagawa. Ang cold press forming machine samakatuwid ay gumagana nang pinakamabisa bilang bahagi ng isang kumpletong sistema ng proseso kung saan ang mga kasanayan sa paghahanda at paghawak ng tambalan ay idinisenyo upang mapanatili ang pagkakapareho ng timpla hanggang sa punto ng pagkarga ng amag.

Ang tanong kung bakit ang pagpindot sa mababang temperatura kumpara sa direktang mainit na pagpindot sa compound sa isang solong hakbang na may mataas na temperatura ay gumagawa ng mas malakas at mas maaasahang mga brake pad ay isa na napupunta sa puso ng mga materyales sa agham ng thermosetting friction composites. Kasama sa sagot ang paraan ng pagtugon ng mga thermosetting resin system sa pinagsamang paggamit ng init at pressure, at ang mga partikular na pakinabang na naghihiwalay sa dalawang prosesong input na ito na naglalagay muna ng presyon sa mababang temperatura, pagkatapos ay ang paglalapat ng init sa panahon ng kasunod na nakatuong yugto ng paggamot ay nagbibigay para sa pagkamit ng pinakamataas na posibleng density at integridad ng istruktura sa natapos na pad.

Ang Thermosetting Resin Behavior sa Low vs. High Temperature

Thermosetting resins ang mga binder system na ginagamit sa halos lahat ng high-performance na brake pad compound ay sumasailalim sa isang katangian ng lagkit-temperatura na gawi na mahalaga sa pag-unawa kung bakit kapaki-pakinabang ang low-temperature pressing. Sa temperatura ng silid, karamihan sa mga thermosetting resin ay solid o semi-solid, na may mataas na lagkit na pumipigil sa makabuluhang daloy. Habang tumataas ang temperatura, ang dagta ay dumadaan sa isang yugto ng paglambot kung saan bumababa ang lagkit at ang dagta ay nagiging sapat na likido upang mabasa ang mga ibabaw ng reinforcing fibers at filler particle at dumaloy sa ilalim ng presyon. Sa mas mataas na temperatura, magsisimula ang crosslinking reaction at ang resin ay nagbabago nang hindi maibabalik mula sa isang malapot na likido patungo sa isang matibay na thermoset solid.

Sa isang yugto ng direktang hot-press na proseso, ang tambalan ay inilalagay sa isang pinainit na amag kung saan ito ay sabay-sabay na pinindot at ginagamot. Ang problema sa diskarteng ito ay ang dagta ay nagsisimulang gumaling bago ang tambalan ay nagkaroon ng pagkakataon na ganap na pagsamahin at makamit ang pinakamataas na density sa ilalim ng presyon. Kapag nagsimula na ang curing, lumalaban ang tumataas na lagkit ng resin sa daloy na kailangan para sa kumpletong densification, at anumang void o low-density zone na naroroon kapag nagsimula ang curing ay mai-lock sa istraktura ng tapos na pad. Iniiwasan ng cold press forming machine ang problemang ito sa pamamagitan ng pagsasama-sama ng compound sa pinakamataas na density bago mangyari ang anumang curing, na tinitiyak na ang yugto ng hot-press curing ay nagsisimula sa isang ganap na siksik, walang laman na preform sa halip na isang maluwag, bahagyang pinagsama-samang singil.

Pagbawas ng Depekto sa Pamamagitan ng Pre-Consolidation

Ang mga depekto na kadalasang napapansin sa mga brake pad na ginawa nang walang cold press na bumubuo ng step porosity, delamination, surface void, at panloob na mga bitak ay nauugnay lahat sa hindi kumpletong pagsasama-sama sa yugto ng pagpindot. Sa pamamagitan ng paglalapat ng kontroladong presyon sa compound sa mababang temperatura sa isang cold press forming machine bago magsimula ang anumang paggamot, ang mga depektong ito ay tinutugunan sa kanilang pinagmulan. Ang porosity ay inaalis dahil ang buong oras ng tirahan ng cold pressing cycle ay magagamit para sa air expulsion at void closure nang walang nakikipagkumpitensyang epekto ng resin curing na mag-freeze ng mga void sa lugar. Nababawasan ang tendency ng delamination dahil pumapasok ang preform sa hot-press bilang coherently bonded compact kaysa sa isang maluwag na charge na dapat pagsama-samahin at pagbuklod nang sabay-sabay.

Ang mga pagpapahusay sa lakas na nakamit sa pamamagitan ng cold press na bumubuo ng preconsolidation ay masusukat at makabuluhan. Ang mga brake pad na ginawa sa pamamagitan ng cold press forming na sinusundan ng hot-press curing ay patuloy na nagpapakita ng mas mataas na compressive strength, mas mataas na shear strength sa friction material-to-backing plate bond line, at pinahusay na resistensya sa thermal fatigue cracking kumpara sa mga katumbas na pad na ginawa ng direktang hot pressing. Ang mga pagpapahusay ng ari-arian na ito ay direktang nagsasalin sa mas mahabang buhay ng serbisyo, mas pare-parehong pagganap ng pagpepreno sa buong buhay ng serbisyo ng pad, at mas mababang panganib ng napaaga na pagkabigo sa hinihingi na mga aplikasyon.

Na-optimize na Paggamot sa Kasunod na Yugto ng Hot-Press

Kapag ang isang ganap na pinagsama-samang cold-pressed preform ay na-load sa hot-press mold, ang proseso ng curing ay magsisimula mula sa isang mas kanais-nais na panimulang kondisyon kaysa sa posible sa isang maluwag na compound charge. Ang dagta ay nadala na sa matalik na pakikipag-ugnayan sa lahat ng nagpapatibay na mga hibla at mga partikulo ng tagapuno sa panahon ng pagsasama-sama ng malamig na pagpindot, upang kapag inilapat ang init, ang dagta ay maaaring magsimulang mag-crosslink kaagad nang hindi muna kailangang basain ang mga naunang tuyo na ibabaw. Nangangahulugan ito na ang hot-press cycle ay maaaring maging mas maikli at maaaring gumamit ng isang mas tumpak na kinokontrol na profile ng temperatura na na-optimize para sa paggamot sa halip na para sa sabay-sabay na pagsasama-sama at paggamot, na kung saan ay gumagawa ng isang mas pare-parehong cured pad na may mas pare-parehong mekanikal na mga katangian.

Ningbo Delidong Machinery Technology Co., Ltd ., isang propesyonal Mga Manufacturer ng Cold Press Forming Machine na may malawak na karanasan sa friction material production equipment, nagdidisenyo ng mga cold press forming machine nito para i-optimize ang mga kondisyon ng preconsolidation na nagbibigay-daan sa napakahusay na resulta ng hot-press curing na ito. Ang kadalubhasaan sa engineering ng kumpanya, na sinusuportahan ng maraming patent ng imbensyon at ang katayuan nito bilang National High-Tech Enterprise, ay makikita sa precision pressure control, programmable pressing profiles, at mga automated compound loading system na isinama sa hanay ng produkto ng cold press forming machine.

Pangmatagalang Lakas at Panlaban sa Pagsuot: Ang Pakinabang ng Cold Press

Ang mga pagpapahusay ng lakas na hatid ng cold press forming ay lumalampas sa mga paunang mekanikal na katangian ng tapos na pad, naiimpluwensyahan din nila kung paano nagbabago ang mga katangian ng pad sa buhay ng serbisyo nito. Ang pad na may mas mataas na initial density at mas kumpleto, pare-parehong resin cure ay mas lumalaban sa compressive fatigue na naipon sa mga brake pad sa pamamagitan ng paulit-ulit na high-energy braking cycle. Ang mas siksik, walang laman na microstructure ay lumalaban sa pagsisimula ng crack at mga mekanismo ng pagpapalaganap na nagdudulot ng progresibong pagkawala ng lakas sa serbisyo, pinapanatili ang integridad ng istruktura ng pad para sa mas mahabang proporsyon ng kabuuang buhay ng serbisyo nito.

Magsuot ng mga benepisyo ng resistensya nang katulad mula sa pinahusay na microstructure na nakamit sa pamamagitan ng cold press forming. Ang mas mataas na density ay nangangahulugan na ang friction surface ay nagpapakita ng mas maraming materyal sa bawat unit area sa braking interface, na nagpapababa sa wear rate sa bawat braking cycle. Ang mas pare-parehong pamamahagi ng mga hard abrasive na particle sa buong pad cross-section ay nagsisiguro na ang friction surface ay nagpapanatili ng pare-parehong surface topography habang ito ay nagsusuot, sa halip na bumuo ng mga localized na hard at soft zone na nagdudulot ng hindi pantay na mga pattern ng pagsusuot at friction coefficient instability. Para sa mga application kung saan ang pare-pareho, predictable na tagal ng pagkasuot ng brake pad ay isang pangunahing kinakailangan sa pagganap dahil ito ay nasa buong hanay ng mga automotive, komersyal na sasakyan, at mga aplikasyon ng tren, ang kontribusyon ng cold press forming machine sa wear resistance ay isang direkta at praktikal na makabuluhang benepisyo.

Bilang isang propesyonal na Cold Press Forming Machine Factory na may malakas na track record sa pagbibigay ng mga manufacturer ng brake component sa loob at labas ng bansa, pinagsasama ng Ningbo Delidong Machinery Technology Co., Ltd. ang kakayahan sa engineering na may tumutugon na after-sales service na suporta kabilang ang pag-install, pagsasanay, at pagkakaroon ng mga spare parts para matiyak na mapanatili ng mga customer ang buong performance na benepisyo ng kanilang cold press forming equipment sa buong buhay ng operasyon nito. Ang pagiging miyembro ng kumpanya ng China Friction Material Association at ang matagal nang itinatag na mga partnership sa industriya nito ay sumasalamin sa praktikal na pagpapatunay ng mga cold press forming machine nito sa mga tunay na kapaligiran ng produksyon, na ginagawa itong maaasahang kasosyo para sa mga manufacturer na naghahangad na itaas ang kalidad ng kanilang brake pad sa pamamagitan ng process-engineered cold press preconsolidation.
