Train Brake Shoe Press Machine

A makina ng pagpindot ng sapatos ng preno ng tren ay isang kritikal na piraso ng kagamitan sa pagmamanupaktura na ang pagganap ay direktang tumutukoy sa kalidad, pagkakapare-pareho, at pangmatagalang pagiging maaasahan ng mga brake shoes na ginagawa nito. Gumagana ang mga train brake shoes sa ilalim ng matinding mekanikal na stress na sumisipsip ng kinetic energy ng mabigat na load na mga riles na sasakyang bumibiyahe nang mabilis at ang mga kahihinatnan ng isang substandard na brake shoe sa serbisyo ay maaaring maging malubha. Ginagawa nitong ang pagpili ng tamang makina ng pagpindot ng sapatos ng preno ng tren ay isa sa mga pinakakinahinatnang desisyon sa pagkuha na maaaring gawin ng isang tagagawa ng bahagi ng preno. Ang pag-unawa sa kung aling mga tampok ang tunay na mahalaga, at kung bakit, ang pundasyon ng isang mahusay na kaalamang desisyon sa pagbili.

Ang pangunahing function ng isang makinang pang-press ng preno ng tren ay ang maglapat ng kontrolado, pare-parehong haydroliko na presyon sa isang composite o friction material compound na inilagay sa isang tiyak na machined mol, na bumubuo ng materyal sa isang tapos na brake shoe na may tamang density, sukat, at mekanikal na katangian. Ang bawat tampok na disenyo ng isang de-kalidad na makina ng preno ng sapatos ng tren ay nakatuon sa pagkamit ng resultang ito nang mapagkakatiwalaan, paulit-ulit, at may pinakamababang basura sa mga pinalawig na pagpapatakbo ng produksyon. Ang mga tampok na nakikilala ang mga makinang may mataas na pagganap mula sa mga sapat ay maaaring igrupo sa apat na pangunahing kategorya: disenyo ng sistema ng presyon, katigasan ng istruktura, kakayahan ng control system, at pagkakatugma ng amag.

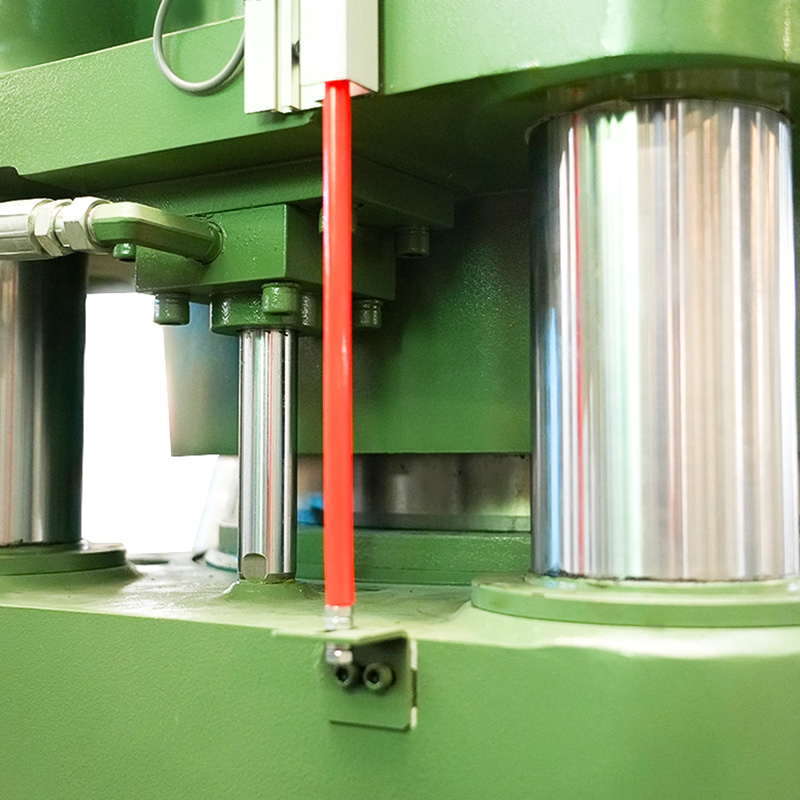

Disenyo ng Pressure System: Floating Oil Cylinder Technology

Ang hydraulic pressure system ay ang puso ng anumang train brake shoe press machine, at ang disenyo ng oil cylinder arrangement ay ang pinaka teknikal na makabuluhang pagkakaiba sa pagitan ng mga nakikipagkumpitensyang produkto. Gumagamit ang mga conventional press machine ng fixed-position cylinders na naglalapat ng puwersa mula sa isang direksyon, na lumilikha ng likas na panganib ng hindi pantay na pamamahagi ng presyon sa buong mukha ng amag lalo na sa mga multi-cavity molds na ginagamit para sa produksyon ng mataas na volume. Ang hindi pagkakapantay-pantay na ito ay nagpapakita bilang pagkakaiba-iba ng densidad sa loob ng tapos na sapatos ng preno, na nagbubunga naman ng hindi pare-parehong mga katangian ng pagkasuot at potensyal na napaaga na pagkabigo sa serbisyo.

Ang disenyo ng floating oil cylinder ay tumutugon sa limitasyong ito sa panimula. Sa isang floating cylinder arrangement, ang cylinder ay malayang mag-self-align na may kaugnayan sa ibabaw ng molde habang inilalapat ang pressure, awtomatikong nagbabayad para sa mga maliliit na pagkakaiba-iba sa kapal ng materyal, pagkasira ng amag, at mga dimensional na tolerance na naiipon sa paglipas ng panahon sa anumang kapaligiran ng produksyon. Ang resulta ay ang pamamahagi ng presyon na nananatiling pare-pareho sa buong mukha ng amag sa buong ikot ng pagpindot, anuman ang partikular na kondisyon ng anumang indibidwal na amag o ang bahagyang mga pagkakaiba-iba na hindi maiiwasang lumitaw sa pagitan ng mga batch ng produksyon. Para sa produksyon ng sapatos ng preno ng tren kung saan mahigpit na tinukoy ang dimensional at density consistency, ang floating oil cylinder na disenyo ay hindi isang luxury feature ngunit isang pangunahing pangangailangan sa engineering.

Structural Rigidity at Frame Construction

Ang frame ng isang train brake shoe press machine ay dapat makatiis sa buong hydraulic pressing force na may kaunting pagpapalihis sa milyun-milyong press cycle sa paglipas ng buhay ng kagamitan. Ang pagpapalihis ng frame sa ilalim ng pagkarga ay ang kaaway ng pare-parehong kalidad ng produkto: kahit na maliit na halaga ng pagbaluktot sa frame ng pindutin ay direktang nagsasalin sa mga iregularidad sa pamamahagi ng presyon sa mukha ng amag. Ang de-kalidad na train brake shoe press machine ay gumagamit ng heavy-gauge welded steel frame construction na may tumpak na machined guide columns at platens na nagpapanatili ng alignment tolerance sa ilalim ng full rated load.

Ang sistema ng guide column ay karaniwang apat na column na nakaayos sa mga sulok ng press platen ay partikular na mahalaga para sa pagpapanatili ng parallel platen alignment sa buong press stroke. Ang diameter ng column, tigas ng ibabaw, at disenyo ng lubrication system ay nakakatulong sa pangmatagalang pagpapanatili ng katumpakan ng pagkakahanay. Sa isang mahusay na idinisenyong makina ng pagpindot ng brake shoe ng tren, ang pagsusuot ng column ng gabay ay mahuhulaan at mapapamahalaan sa pamamagitan ng naka-iskedyul na pagpapanatili, sa halip na isang hindi inaasahang pinagmulan ng pagkakaiba-iba ng kalidad ng produkto.

Kakayahan ng Sistema ng Kontrol at Kakayahang Programa ng Proseso

Ang mga modernong train brake shoe press machine ay nilagyan ng programmable control system na nagbibigay-daan sa mga operator na tukuyin at iimbak ang kumpletong pressing programs na tumutukoy sa hydraulic pressure profile, mga setting ng temperatura, tagal ng pagpindot, dwell time sa pinakamataas na presyon, at mga rate ng decompression. Ang kakayahang mag-imbak at mag-recall ng mga programang ito nang may katumpakan ay mahalaga para sa mga kapaligiran ng produksyon kung saan ang maraming mga detalye ng brake shoe ay ginawa sa parehong makina, at kung saan ang pagkakapare-pareho ng proseso mula sa shift hanggang shift at operator hanggang operator ay isang kinakailangan sa kalidad.

Ang mga advanced na sistema ng kontrol na nakabatay sa PLC na may mga interface ng touchscreen ay nagbibigay-daan sa mga parameter ng proseso na maitakda nang may katumpakan, sinusubaybayan sa real time, at awtomatikong naka-log para sa mga layunin ng kalidad ng traceability. Ang mga alarma at fault detection system na tumutukoy sa mga paglihis mula sa mga naka-program na parameter sa panahon ng pagpindot sa cycle at huminto sa makina bago magawa ang isang may sira na bahagi ay isang mahalagang tampok na katiyakan ng kalidad na nagpapababa ng mga gastos sa scrap at rework sa mataas na dami ng produksyon.

Pagkakatugma sa Mold at Mabilis na Pagbabago ng mga System

Ang makina ng pagpindot ng sapatos ng tren ng tren ay kasing dami lamang ng kakayahang tumanggap ng hanay ng mga pagsasaayos ng amag na kinakailangan para sa mga detalye ng sapatos ng preno sa produksyon. Kabilang sa mga pangunahing pagsasaalang-alang ang maximum na laki ng amag na matatanggap ng makina, ang pagbubukas ng liwanag ng araw sa pagitan ng mga platen kapag ganap na nakabukas ang pinindot, ang lugar sa ibabaw ng platen, at ang sistema ng pag-mount ng amag at pagkakahanay na ginamit. Ang mga quick-change mold system na may standardized mounting interfaces, hydraulic mold clamping, at pre-set alignment na mga feature ay makabuluhang binabawasan ang oras ng pagbabago ng amag kumpara sa mga manu-manong bolt-down system, na may direktang epekto sa flexibility ng pag-iiskedyul ng produksyon at pagiging epektibo ng pangkalahatang kagamitan.

Ang pare-parehong pamamahagi ng presyur ay masasabing ang nag-iisang pinakamahalagang kinakailangan sa pagganap ng isang makina ng pagpindot ng sapatos ng preno ng tren, dahil ito ang pisikal na mekanismo kung saan ang lahat ng mga pangunahing katangian ng kalidad ng natapos na katumpakan ng sukat ng sapatos ng preno, density ng materyal, lakas ng makina, at mga katangian ng pagsusuot ay itinatag. Ang pag-unawa sa mga prinsipyo ng engineering sa likod ng pagkakapare-pareho ng presyon sa disenyo ng press machine ay nagpapakita kung bakit ang ilang mga teknikal na tampok ay hindi mapag-usapan sa mataas na kalidad na kagamitan sa produksyon.

Ang Physics ng Pressure Distribution sa Compression Molding

Kapag a train brake shoe press machine nagsasara sa isang load na amag, ang haydroliko na puwersa na inilapat ng silindro ay dapat na maipadala sa pamamagitan ng platen at istraktura ng amag sa materyal na compound nang pantay. Sa isang perpektong sistema, ang bawat punto sa mukha ng amag ay tumatanggap ng eksaktong parehong presyon sa bawat unit area. Sa pagsasagawa, ang pagkamit ng ideal na ito ay nangangailangan ng maingat na atensyon sa pagpapalihis ng platen, pagkakahanay ng silindro, disenyo ng amag, at mga katangian ng daloy ng tambalan sa loob ng lukab ng amag.

Ang pagpapalihis ng platen ay isa sa mga pinakamahalagang pinagmumulan ng hindi pagkakapareho ng presyon sa mga makina ng pagpindot. Kapag ang isang haydroliko na puwersa ay inilapat sa gitna ng isang platen (sa pamamagitan ng isang solong sentral na silindro, tulad ng sa maraming mga tradisyonal na disenyo), ang platen ay yumuko nang bahagya, na ang sentro ay lumilihis nang higit sa mga gilid. Ang pagpapalihis na ito ay nangangahulugan na ang materyal sa gitna ng amag ay tumatanggap ng mas maraming presyon kaysa sa materyal sa mga gilid, na nagreresulta sa isang brake shoe na may mas mataas na density sa gitna kaysa sa paligid. Sa multi-cavity molds, ang epektong ito ay nangangahulugan na ang mga cavity na nakaposisyon sa gitna ng molde ay gumagawa ng mas siksik na bahagi kaysa sa mga nasa gilid ng isang sistematikong hindi pagkakapare-pareho na mahirap alisin sa pamamagitan ng pag-aayos ng proseso lamang.

Paano Niresolba ng Floating Disenyo ng Silindro ang Alignment Problem

Ang floating oil cylinder na disenyo na ginagamit sa high-performance na train brake shoe press machine ay tumutugon sa parehong alignment at mga aspeto ng pamamahagi ng load ng pressure consistency nang sabay-sabay. Sa pamamagitan ng pagpapahintulot sa cylinder na mag-self-align sa mukha ng amag sa halip na maayos sa isang posisyon na maaaring hindi perpektong tumutugma sa oryentasyon ng amag, tinitiyak ng lumulutang na disenyo na ang hydraulic force vector ay palaging patayo sa ibabaw ng amag. Tinatanggal nito ang mga bahagi ng lateral force na nabubuo kapag ang isang nakapirming cylinder ay pumipindot sa isang molde na hindi perpektong patayo sa mga bahagi ng cylinder axis na lumilikha ng shear stress sa material compound at nag-aambag sa mga gradient ng density sa natapos na bahagi.

Sa mga multi-cavity mold application, ang ilang mga disenyo ng train brake shoe press machine ay gumagamit ng maramihang independiyenteng kinokontrol na hydraulic cylinders isa sa bawat mold cavity o isa sa bawat seksyon ng isang malaking mold sa halip na isang central cylinder. Ang pagsasaayos na ito ay nagbibigay-daan sa pressure na inilapat sa bawat lukab o seksyon na isa-isang nababagay, na nagbabayad para sa mga pagkakaiba-iba ng pagkasuot ng amag at mga pagkakaiba sa daloy ng materyal na compound na nabubuo sa mga partikular na bahagi ng isang malaking amag sa panahon ng produksyon nito.

Pagkakapareho ng Temperatura at ang Papel Nito sa Pagtugon sa Presyon

Sa mga hot-press application kung saan ang brake shoe compound ay pinindot sa mataas na temperatura upang simulan ang vulcanization o curing reaction na nagbibigay sa natapos na bahagi ng mekanikal na katangian ng pagkakapareho ng temperatura sa buong mukha ng amag ay kasinghalaga ng pagkakapareho ng presyon. Ang mga gradient ng temperatura sa kabuuan ng mold platen ay nagiging sanhi ng materyal na compound upang maabot ang temperatura ng paggamot nito sa iba't ibang oras sa iba't ibang bahagi ng amag, na nagreresulta sa mga pagkakaiba sa mga katangian ng daloy, antas ng paggamot, at sa huli sa density at mekanikal na katangian ng tapos na sapatos ng preno.

Ang mga de-kalidad na train brake shoe press machine para sa mga hot-press application ay gumagamit ng electrically heated platens na may maraming independent heating zone, temperature sensing sa maraming punto sa ibabaw ng platen, at PID (proportional-integral-derivative) na mga temperature control loop na nagpapanatili ng mga set-point na temperatura nang may katumpakan. Ang kumbinasyon ng pare-parehong temperatura at pare-parehong haydroliko na presyon ay lumilikha ng mga kondisyon para sa tunay na pare-parehong produksyon ng sapatos ng preno sa buong lugar ng malalaking amag at sa mga pinalawig na produksyon.

Talahanayan ng Paghahambing ng Pagganap ng Pamamahagi ng Presyon

Ang sumusunod na talahanayan ay naghahambing sa mga katangian ng pagganap ng pamamahagi ng presyon ng iba't ibang mga diskarte sa disenyo ng silindro na ginagamit sa mga makina ng pagpindot ng sapatos ng preno ng tren, na itinatampok ang mga trade-off ng engineering sa pagitan ng mga kumbensyonal at advanced na disenyo.

Ang paglipat mula sa manually operated sa automated na train brake shoe press machine ay kumakatawan sa isa sa pinakamahalagang pag-upgrade ng kakayahan na magagamit sa mga tagagawa ng bahagi ng preno. Ang pag-automate sa konteksto ng pagpindot sa brake shoe ay sumasaklaw sa malawak na hanay ng mga teknolohiya mula sa pangunahing kontrol ng PLC sa ikot ng pagpindot hanggang sa ganap na pinagsama-samang mga manufacturing cell na may robotic material handling, automated na pag-load at pagbabawas ng amag, in-process na pagsukat ng kalidad, at real-time na pamamahala ng data ng produksyon. Ang bawat antas ng automation ay naghahatid ng mga partikular na benepisyo sa kahusayan, at ang pag-unawa sa buong saklaw ng inaalok ng mga automated system ay nakakatulong sa mga manufacturer na matukoy kung saan ang pamumuhunan sa automation ay maghahatid ng pinakamalaking kita.

Cycle Time Optimization sa pamamagitan ng Programmed Press Profile

Ang pinakamadaling pakinabang sa kahusayan ng automation sa isang makina ng pagpindot ng sapatos ng preno ng tren ay ang kakayahang magsagawa ng mga na-optimize na profile ng ikot ng pagpindot nang may katumpakan at kakayahang maulit na hindi maaaring tumugma sa manual na operasyon. Ang isang pressing cycle ay kadalasang kinabibilangan ng isang mabilis na bahagi ng diskarte (kung saan ang platen ay mabilis na gumagalaw patungo sa amag bago ang materyal na contact), isang kontroladong yugto ng pagpindot (kung saan ang presyon ay nabubuo sa isang tinukoy na rate), isang yugto ng dwell (kung saan ang maximum na presyon ay pinananatili para sa isang tinukoy na tagal upang payagan ang daloy ng materyal at paunang lunas), at isang kontroladong yugto ng decompression (kung saan ang presyon ay inilabas sa isang rate na pumipigil sa pagkasira ng ibabaw o bahagi ng ibabaw). Ang mga manu-manong kinokontrol na makina ay umaasa sa paghatol ng operator at oras ng pagtugon upang maisagawa ang mga yugtong ito, na nagpapakilala ng pagkakaiba-iba sa tagal ng ikot at mga parameter ng proseso na direktang nakakaapekto sa pagkakapare-pareho ng produkto.

Ang isang automated na train brake shoe press machine ay nagsasagawa ng bawat yugto ng pressing cycle ayon sa mga naka-program na parameter, na may mga oras ng pagtugon na sinusukat sa millisecond kaysa sa mga segundo na nagpapakita ng manual na interbensyon. Ang katumpakan na ito ay nagbibigay-daan sa mga oras ng pag-ikot na mabawasan gamit ang pinakamaikling oras ng dwell na patuloy na gumagawa ng mga detalye ng pagtugon sa mga bahagi, sa halip na ang mga konserbatibong oras ng tirahan na kadalasang ginagamit ng mga operator upang matiyak ang pagsunod na direktang nagpapataas ng throughput ng makina nang hindi nakompromiso ang kalidad ng produkto.

Paggamit ng Materyal at Pagbabawas ng Basura

Ino-optimize ng mga automated system ang paggamit ng materyal sa mga operasyon ng makina ng pagpindot ng sapatos ng preno ng tren sa pamamagitan ng pagtiyak na ang tiyak na tinukoy na bigat ng singil ng tambalan ay ginagamit para sa bawat ikot ng pagpindot, at ang mga parameter ng pagpindot ay sapat na isinasagawa nang pare-pareho upang mabawasan ang paggawa ng mga bahaging wala sa detalye na dapat i-scrap o i-rework. Ang mga manu-manong operasyon ay madaling masingil ng mga operator ng variation ng timbang na naglo-load ng compound sa pamamagitan ng kamay na nagpapakilala ng mga variation ng timbang na nagreresulta sa pagkakaiba-iba ng dimensional sa natapos na bahagi at upang iproseso ang variation ng parameter na nagpapataas sa rate ng scrap.

Ang mga automated na compound loading system gamit ang weigh-dispensing hoppers o pre-weighed compound charges ay nag-aalis ng pagkakaiba-iba ng timbang ng singil sa pinagmulan. Kasama ang pagkakapare-pareho ng proseso na inihatid ng naka-program na kontrol ng press cycle, binabawasan ng automation na ito ang materyal na basura mula sa scrap at rework sa isang bahagi ng kung ano ang karaniwan sa mga manual na operasyon. Para sa isang materyal na kasing mahal ng high-performance friction compound, ang pagbawas ng basura na ito ay kumakatawan sa isang makabuluhang direktang pagtitipid sa gastos na makabuluhang nag-aambag sa ekonomiya ng automated na pamumuhunan sa makina ng makina ng pagpindot ng preno ng tren.

Pagsasama Sa Quality Monitoring at Traceability System

Ang mga automated train brake shoe press machine ay bumubuo ng data ng proseso ng mga hydraulic pressure curve, mga log ng temperatura, mga tala ng oras ng pag-ikot, at mga alerto sa paglihis para sa bawat bahaging ginawa. Ang data na ito ay maaaring awtomatikong makuha at maiugnay sa pagkakakilanlan ng bahagi sa pamamagitan ng mga barcode o RFID system, na lumilikha ng kumpletong talaan ng traceability na nagkokonekta sa bawat tapos na brake shoe sa mga partikular na parameter ng proseso kung saan ito ginawa. Ang kakayahang masubaybayan na ito ay lalong kinakailangan ng mga pamantayan ng kalidad ng industriya ng tren at ng mga end customer na nangangailangan ng kumpiyansa sa proseso ng pagmamanupaktura sa likod ng mga bahaging kritikal sa kaligtasan.

Ang Ningbo Delidong Machinery Technology Co., Ltd. ay isang propesyonal na China Train Brake Shoe Press Machine Manufacturers na may malawak na kakayahan sa engineering sa mga automated press system para sa produksyon ng bahagi ng railway brake. Ang kumpanya ay mayroong maraming imbensyon at utility model patent at kinilala bilang isang National High-Tech Enterprise na mga kredensyal na sumasalamin sa lalim ng pamumuhunan sa engineering sa likod ng automated na train brake shoe press machine na hanay ng produkto nito. Ang mga makina ni Delidong ay may kasamang advanced na kontrol ng PLC, real-time na pagsubaybay sa proseso, at mga sistema ng pag-log ng data na sumusuporta sa mga kinakailangan sa kalidad ng traceability ng mga customer sa industriya ng tren.

Robotic Integration at Full Production Cell Automation

Ang pinaka-advanced na automated train brake shoe press machine installation ay isinasama ang press mismo sa isang kumpletong manufacturing cell na may robotic material handling automated compound loading mula sa bulk storage, robotic mold loading at unloading, in-process na dimensional checking, at automated sorting ng conforming at non-conforming parts. Ang mga ganap na automated na mga cell na ito ay patuloy na gumagana nang may kaunting interbensyon ng operator, na nagpapalaki ng produktibong oras ng pagpindot at inaalis ang gastos sa paggawa at pagkakaiba-iba na nauugnay sa mga operasyon ng manu-manong paghawak.

Ang buong automation ay nagbibigay-daan din sa pare-parehong operasyon sa maraming shift nang walang pagkakaiba-iba ng pagganap na nangyayari sa pagitan ng mga operator na may iba't ibang antas ng kasanayan at karanasan. Sa mga kapaligiran ng produksyon na may mataas na dami kung saan ang isang makinang pang-press ng brake ng sapatos ng tren ay maaaring inaasahan na makagawa ng libu-libong bahagi sa bawat shift, ang mga bentahe ng pare-parehong bentahe ng buong automation ay direktang nagsasalin sa mas mababang mga rate ng depekto, mas mataas na ani, at mas mababang kabuuang gastos sa bawat bahagi kaysa sa anumang antas ng manual na operasyon na maaaring makamit.

Pangmatagalang Kahusayan: Pagpapanatili, Uptime, at Buhay ng Kagamitan

Ang mga automated train brake shoe press machine ay karaniwang idinisenyo na may predictive at preventive maintenance system na sumusubaybay sa mga pangunahing bahagi ng hydraulic pressure, temperatura ng langis, cylinder seal condition, guide column lubrication, at electrical system performance at alerto ang mga tauhan ng maintenance sa mga isyu bago sila magdulot ng hindi planadong downtime. Binabago ng kakayahang ito sa pagsubaybay sa kondisyon ang pagpapanatili mula sa isang reaktibong aktibidad patungo sa isang aktibong aktibidad, na may malaking epekto sa pagkakaroon ng kagamitan at pagiging maaasahan ng iskedyul ng produksyon.

Bilang isang propesyonal Pabrika ng Machine ng Train Brake Shoe Press Machine nagsisilbi sa parehong domestic at internasyonal na mga merkado, ang Delidong Machinery ay nagbibigay ng komprehensibong after-sales na suporta kabilang ang pag-install, pagsasanay sa operator, preventive maintenance program, at availability ng mga spare parts na nagtitiyak na masusuportahan ng mga customer ang mga benepisyo ng kahusayan ng kanilang mga automated na kagamitan sa buong buhay ng operasyon nito. Ang pangako ng kumpanya sa teknikal na suporta, na sinuportahan ng malakas nitong reputasyon sa industriya at pangmatagalang pakikipagsosyo sa mga pangunahing tagagawa ng bahagi ng preno, ay ginagawa itong maaasahang kasosyo para sa mga producer ng bahagi ng riles na namumuhunan sa automated press technology. Ang patuloy na pagpapabuti sa pamamagitan ng pagsasama-sama ng mga pinakabagong pandaigdigang konsepto ng disenyo ay nagsisiguro na ang mga makina ng pagpindot ng sapatos ng preno ng tren ng Delidong ay nagpapanatili ng mataas na pagganap at katatagan sa mga taon ng hinihinging serbisyo sa produksyon.
